什么是DTU配電終端

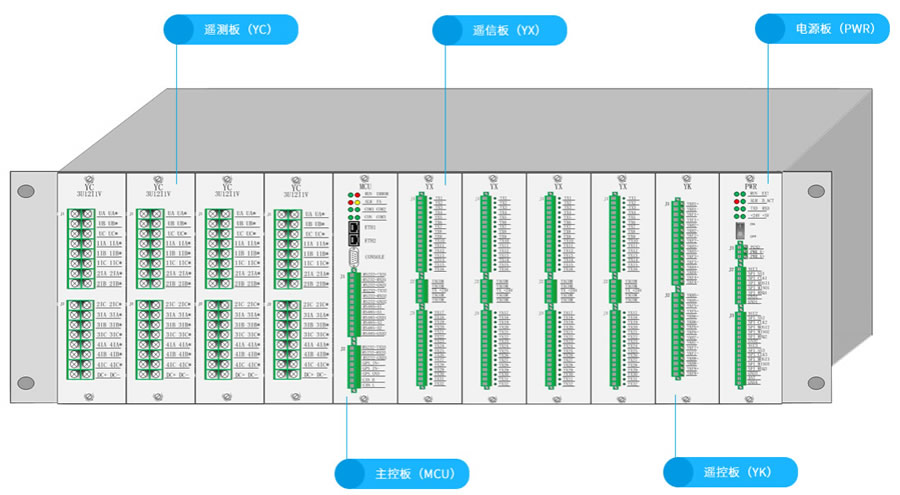

能實時監測10~35KV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，并能完成遙信、遙測、遙控功能，實現配網自動化的實時監控。還可以實現線路故障就地檢測、切除功能，成功解決了測控、保護、通訊兼容共存問題。其主控單元主要由遙測板（YC）、MCU板、遙信板（YX）、遙控板（YK）、電源板 （PWR）組成，其結構圖如下所示：

DTU主控板（MCU）
數據處理單元采用高速數字信號處理器 DSP 為主處理器，負責 10kV 線路電壓電流交流采樣、計算和故障判定，每塊數據處理單元可處理 60 個交流模擬量輸入，4 個直流模擬量輸入。負責配電終端與主站系統的通信，完成遙信、遙測、遙控及遙調的轉發功能。提供 2 個 RS232 口、2 個 RS485 口、2 個 100/10 BASE-T 以太網口、1 個 GPS 接口、1 個 CAN 接口，可通過外掛 Modem 或以太網與主站通信，可以與控制中心或分站通信，上傳配電終端采集的信息，接受遙控命令。

遙測板（YC，交流直流采樣）
每塊模擬量遙測板可采集15個交流模擬量，其中1個直流電壓采集。交流模擬量經電壓/電流互感器隔離后轉換為電壓信號，經濾波、AD采樣后，送MCU處理。通過調試軟件對三遙采樣信息進行靈活組態配置，實現對高壓側環網柜或低壓側配變的數據計算處理與監測功能。

配電終端遙信板（YX，開入)
每塊YX板有32個開入量經過光電隔離及過壓保護措施，再經數據緩沖器輸入給CPLD，消除了開關量狀態誤報、避免雷擊損壞裝置，提高了裝置的可靠性。

遙控板（YK，開出)
每塊YK板有8個開出量經光電隔離輸出，提高了輸出控制的可靠性和抗干擾性。每路數字量輸出均由輸出使能和相應的數字輸出控制位控制，只有當輸出使能和數字輸出控制位同時有效時，數字量輸出才有效，多級校驗，提高了操作的正確性，輸出接點容量為：DC24V\16A 或者 AC250\16A。

電源板(PWR)
DTU配電終端的工作電源取自10KV線路，經過電源變壓器降壓變換后給裝置提供工作電源（AC220V/110V）。內部通過電源模塊及 DC/DC 直流轉換器產生+5 V、±12 V、+24 V 電壓、以及操作電源（+48V或+24V）電壓。配電終端也可選用DC220V/110V 直流電源為裝置提供工作電源。配電終端可根據需要選配電池和通信電源，以保證線路掉電時裝置能正常工作和通信回路的正常通信。
