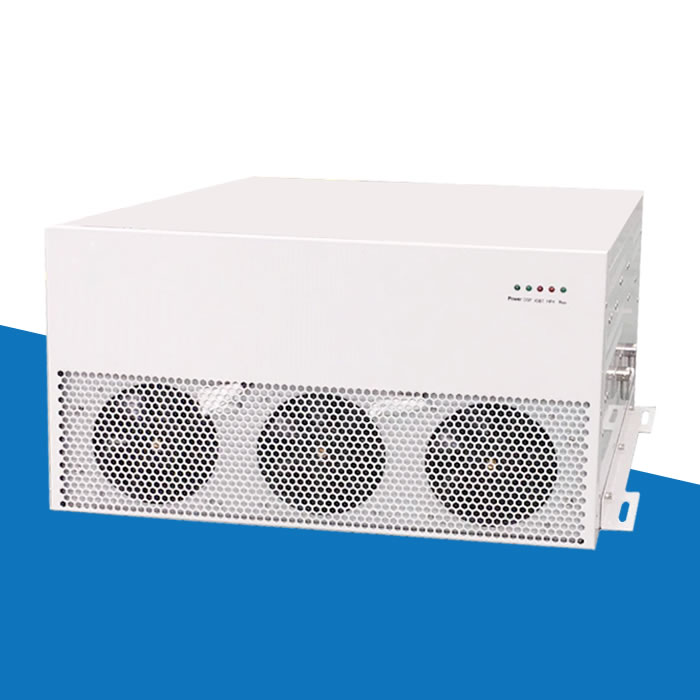

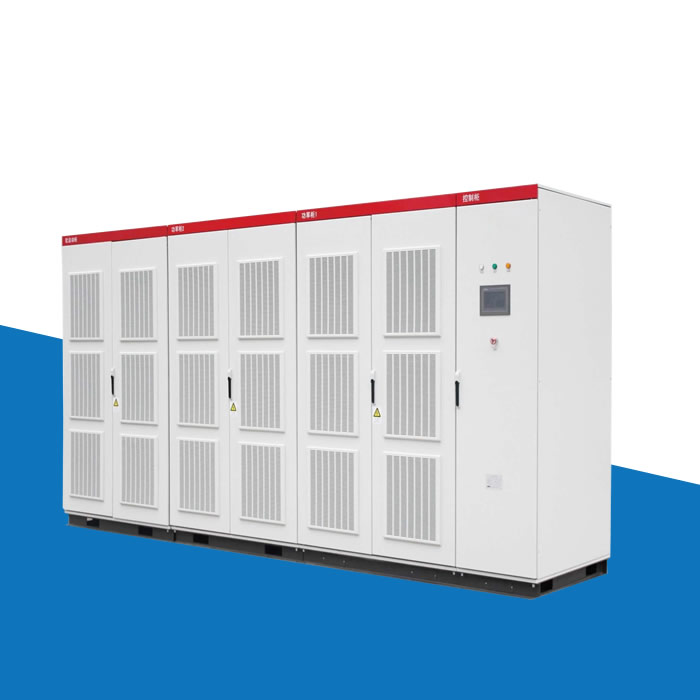

產品概述
SVG無功發生器又稱之為無功補償裝置主要由三個基本功能模塊構成，分別為：檢測模塊、控制運算模塊及補償輸出模塊。作為有源型補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。相較于傳統的LC濾波回路，SVG主要有無功補償性能優良、支持補償不平衡負載及補償零序諧波電流（主要為3次）的優點，而這些都是傳統LC回路組成的補償電路所不具備的功能。
SVG性能指標參數
| 項目 | 參數 | ||
| 工作電壓 | AC 380V±20% | ||
| 頻率 | 50Hz | ||
| 多機并聯 | 最大可并聯10臺 | ||
| 裝置容量 | 20kvar、35kvar、50kvar、75kvar、100kvar | ||
| 響應時間 | ≤5ms | ||
| 單機效率 | ≥97% | ||
| 主電路結構 | 三相四線 | ||
| 電路拓?fù)?/td> | 三電平結構 | ||
| 顯示界面 | 外接液晶屏 | ||
| 顯示狀態 | 數據方式顯示 | ||
| 操作 | 手動啟動、自動啟動 | ||
| 通信 | RS485，Modbus通信協議 | ||
| 環境溫度： | -20～55℃ （額定功率輸出） | ||
| 存儲溫度： | -30～70℃ | ||
| 相對濕度 | 最大95%，無凝露 | ||
| 海拔高度 | 海拔1500米以下 | ||
| 散熱需求 | 要求通風良好，可通過柜門開通風口，或者柜內加裝風扇。 | ||
| 工作模式 | 諧波補償、無功補償、三相負荷不平衡補償、電容器投切控制。裝置可同時進行上述四種補償，并可參數設置諧波、無功和三相不平衡補償容量的比例。 | ||
| 諧波濾除 | 同時濾除2～50次諧波，也可選擇2～50次諧波中特定次數補償。 | ||
| 電流限制 | 補償電流自動限制在額定電流范圍內。 | ||
| 補償效果 | 諧波電流總畸變率THDi<5%；無功功率因數>0.99；三相不平衡度<5% | ||
SVG無功發生器對比傳統的LC濾波回路的優勢
相較于傳統的LC濾波回路，SVG主要有無功補償性能優良、支持補償不平衡負載及補償零序諧波電流（主要為3次）的優點，而這些都是傳統LC回路組成的補償電路所不具備的功能。具體對比數據如下表中所示：
| 對比項目 | 傳統LC回路 | 仁耀系列SVG |
| 穩定性 | 由LC組成補償回路，容易同系統發生諧振 | 不受系統諧波影響，實時補償，系統更穩定 |
| 壽命 | 實際使用壽命通常不超過3年，經常出現1年一換或者3月一換，甚至投切上即跳閘的現象 | 因?yàn)椴淮嬖谥C振過電壓的問題，可以長期使用（MTBF大于10萬小時） |
| 快速響應時間 | 由于為有級投切，所以沒有快速響應時間 | 小于300us，可以補償快速波動的負荷 |
| 響應時間 | 20ms以上 | 小于5ms |
| 運行范圍 | 一般為0~1,（TCR可達-1~1），切換時間較慢 | -1~1，從容性到感性調節，且可以快速切換 |
| 容量穩定性 | 電容器容量一般每年下降，建議運行時間不超過4年； | 容量穩定，可以長期使用 |
| 調節平滑性 | 有級調節，一般切換容量為20-60kvar | 無級調節，可以一直保證穩定在目標PF。 |
| 諧波含量 | 較大 | 諧波含量極低，不會對電網造成二次污染 |
| 穩定電壓 | 過補或者欠補或造成系統電壓的過壓或者欠壓 | 不會發生過補或者欠補，可以有效穩定系統電壓 |
| 容量充足性 | 在系統電壓較低的時候，但此時由于系統電壓較低，LC補償回路補償容量會下降，難以給予足夠的補償容量。 | 由于采用有源型補償電路，補償容量基本不受系統電壓影響，在各種工況下均可以提供充足的補償容量 |

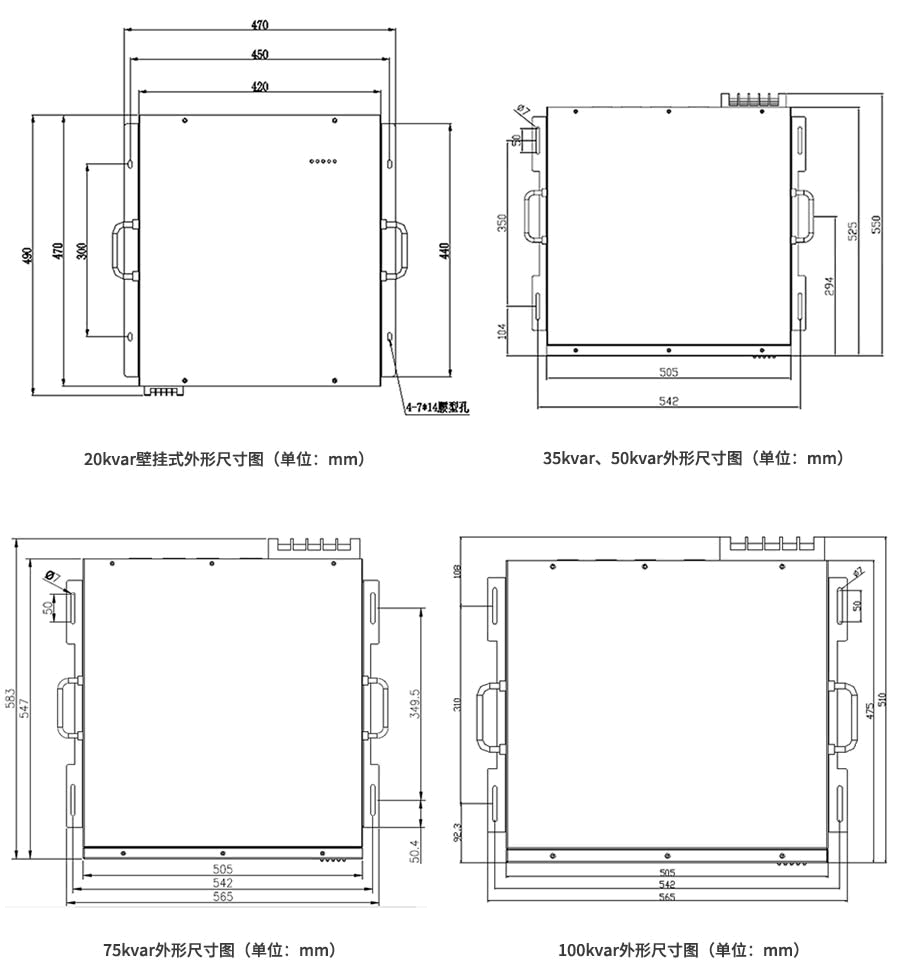

SVG無功發生器安裝尺寸及規格參數
| 項目 | 參數 | ||||
| 額定容量 | 20kvar | 35kvar | 50kvar | 75kvar | 100kvar |
| 額定電流 | 25A | 50A | 75A | 100A | 150A |
| 冷卻方式 | 風冷 | ||||
| 環境溫度 | -20～55℃ | ||||
| 電流互感器 | 50:5～10000:5 | ||||
| 功耗 | ≤3% 額定容量 | ||||
| 風量要求 | ≥120m3/h | ≥200m3/h | ≥350m3/h | ≥500m3/h | ≥800m3/h |
| 電網頻率 | 50Hz±5% | ||||
| 電網電壓 | 380V±20% | ||||
| 接線方式 | 3phases+N+PE | ||||
| 防護等級 | IP20 | ||||
| 外形(WxDxH)mm | 470x490x137 | 565x550x190 | 565x550x190 | 565x583x265 | 565x510x280 |
| 重量 | 20kg | 30kg | 35kg | 50kg | 57kg |
