APF有源電力濾波器主要特點

1、具備多種補償模式（諧波、無功、三相不平衡、電容器投切控制），可同時進行上述各種補償，并可設置諧波、無功、三相不平衡補償容量的比例，全面解決低壓配電側電能質量問題；
2、裝置可同時濾除2～50次的諧波，也可根據設置濾除2～50次內特定次數諧波；
3、裝置能夠動態平滑補償感性、容性無功功率，補償后系統功率因數大于0.99；
4、額定容量?jī)?nèi)補償后系統三相有功負荷電流不平衡度小于5%；
5、響應速度快、可控性高、自動限流功能，不會發生過載；
6、無論是諧波濾除、無功補償還是三相不平衡補償，裝置都可以根據系統諧波電流、無功功率、三相不平衡負荷自動補償，不會出現過補償問題；
7、模塊化設計，具有機架式、壁掛式等多種安裝方式，可多機并聯運行，最大限度滿足實際需求；
8、具有多重保護功能，過流、過壓、過溫、相序錯誤、缺相等；
9、配置RS485、CAN標準通信接口，可以實現與其它單元設備進行信息交換，也可配置有線/無線通信模塊實現遠程數據監測。

工作原理

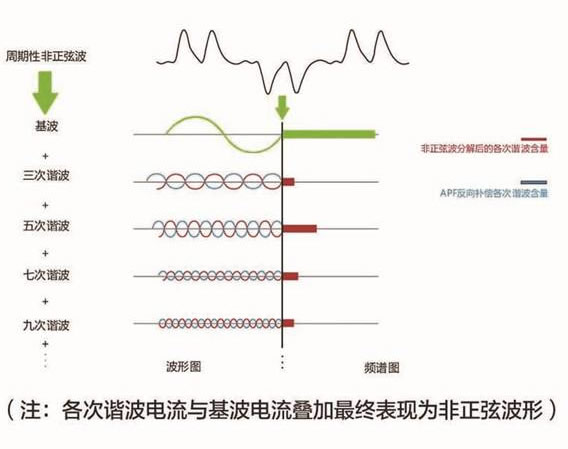

有源電力濾波器通過電流互感器檢測負載電流，并通過內部DSP計算，提取出負載電流中的諧波成分，然后通過PWM信號發送給內部IGBT,控制逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，達到濾波的目的。指令電流檢測電路的功能主要是從負載電流中分離出諧波電流分量和基波無功電流，然后將其反極性作用后發生補償電流的指令信號。電流跟蹤控制電路的功能是根據主電路產生的補償電流，計算出主電路各開關器件的觸發脈沖，此脈沖經驅動電路后作用于主電路。這樣電源電流中只含有基波的有功分量，從而達到消除諧波與進行無功補償?shù)哪康摹８鶕?jù)同樣的原理，電力有源濾波器還能對不對稱三相電路的負序電流分量進行補償，其工作原理如下圖所示：

四大優勢

綠色化
1、效率達97.2%，比效率為95%的有源濾波器年節約電能6,500kwh。
2、基于精確模型的熱設計和結構優化。
3、效率更高的拓?fù)湓鰪?qiáng)型控制算法。

小型化
1、體積僅為同類主流品牌1/6，占用更少空間。
2、適應不同的工況安裝創新，掛壁式或機架式安裝使用更少的原材料，保護環境。

智能化
補償指定次數諧波可調感性，容性無功補償系統不平衡負載自動檢測、抑制系統諧振全功能監控系統。

模塊化
N+1冗余，顯著提高系統可靠性系統生產，更出色質量保證減少系統單故障，更出色質量保證減少系統單故障點靈活并聯，適應不同工況。

APF性能指標參數

APF有源濾波器最終實現的目的

1、提高企業設備的供電質量，提供設備運行的可靠性，減少因設備誤動作而造成的經濟損失。
2、降低用電設備發熱，減少絕緣老化，從而提高設備的使用壽命，減少設備的維護費用。
3、減少電容器的諧振幾率，提高用電安全。
4、減少諧波產生的電磁干擾，保障弱點系統正常工作。
5、 滿足國家及地方標準要求，避免罰款。

APF有源電力濾波器安裝尺寸及規格參數
